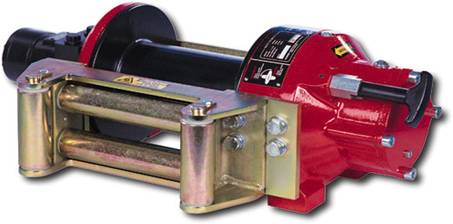

Hydraulische Abschlepp- und
Bergeseilwinde mit Planetengetriebe für den Professionellen Einsatz
Hydraulikmotor
und Trommel

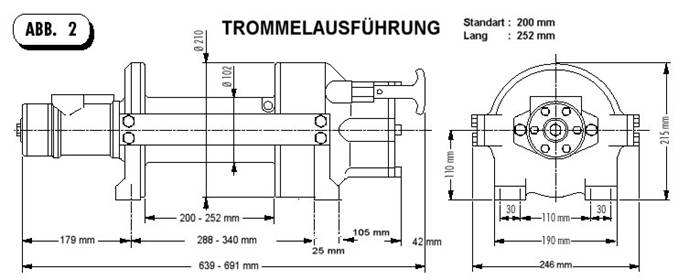

Bremssenkventil Zwei Trommelausführungen
lieferbar Getriebeart
um 180° verdrehbar
Orbital Hydraulikmotor Standart
200 mm oder lang 252 mm
Bremssenkventil (Optional) Einstufiges
Planetengetriebe in Ölbad laufend
Kupplung
(Freilaufschaltung)
Trommel ein- und auskuppeln
Manuell oder mit Luftzylinder
Schaltbar (Optional)
Bremssystem
Seilrollenfenster Hocheffizientes Ölbad
Schweres
verzinktes Seilrollenfenster Bremssystem
Stahlrollen in Kunststoff
gelagert. Standsockel
12 x M 12
Schraubenbefestigungslöscher
Hydraulische
Seilwinde
Hydraulik
Seilwinde
CE Ausführung nach den
EG-Richtlinien Zugkraft 3600 kg
Lieferumfang:
Hydraulikmotor
Option :
Seilrollenfenster, Seilandruckvorrichtung, Pneumatische-Freilaufschaltung,
Bremssenkventil
|

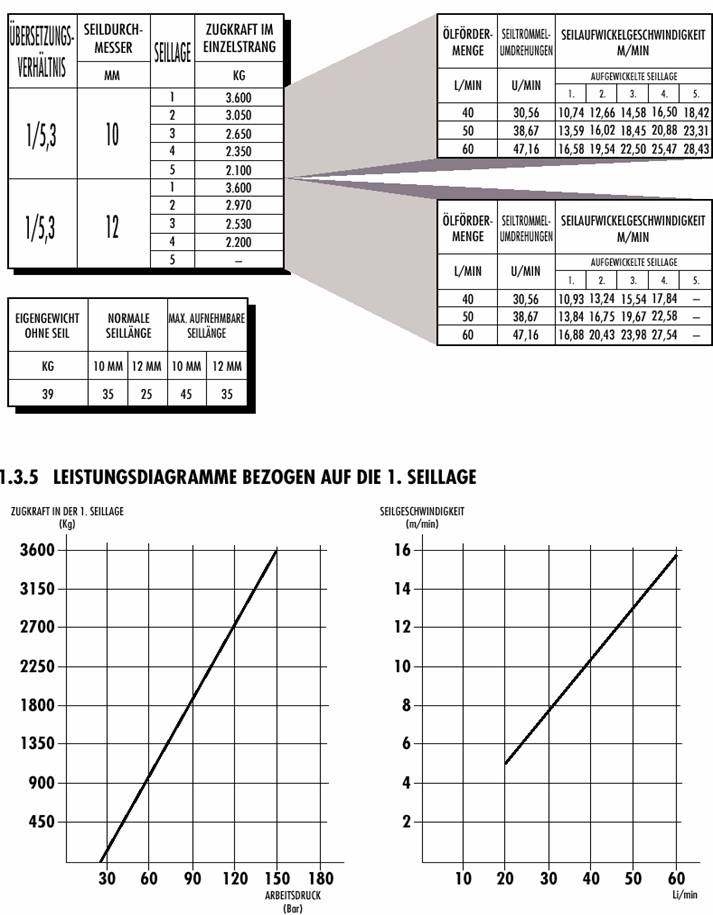

Modell |
Zugkraft |
Trommelkapazität
empfohlen maximal |
Betriebsdruck min max |
Literleistung min max |
Seilgeschwindigkeit erste
Seillage |
|
|
ETS-EPH 3600 |
3600 kg |
10mm x 35m |
10mm x 45m |
145 – 160 bar |
40 - 60
Lt. |
10,7 – 28,4 m/min |
|
ETS-EPH/L 3600 |
3600 kg |
10mm x 45m |
10mm x 55m |
145 – 160 bar |
40 - 60 Lt. |
10,7 – 28,4 m/min |
Haydraulisache Seilwinde
Hydraulik
Seilwinde
Gewicht
ohne Seil Standart: Trommel 39 kg
Lange : Trommel 44 kg
TECHNISCHE MERKMALE
Max. Zugkraft: 3600 kg Handschaltkupplung
der Seiltrommel
(pneumatisch
auf Anfrage)
Rotationskolbenmotor
Luftdruck
der pneumatischen Schaltkupplung
Arbeitsdruck
mit Überdruckbegrenzungsventil (auf
Anfrage): 6 Bar
OVERCENTRE:
160 Bar
Einstufiges
Planetengetriebe mit Verzahnung Automatische
Sicherheitsbremse im Ölbad
in Stahl (selbstnachstellend)
Diese Seilwinde darf nicht zum Heben von Lasten, geschweige denn zum Heben oder Umsetzen von Personen verwendet werden!
TECHNISCHE
DATEN

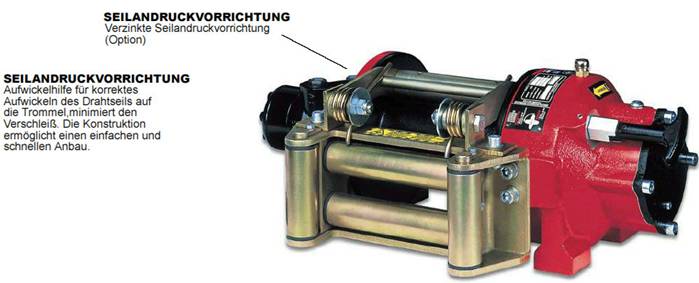

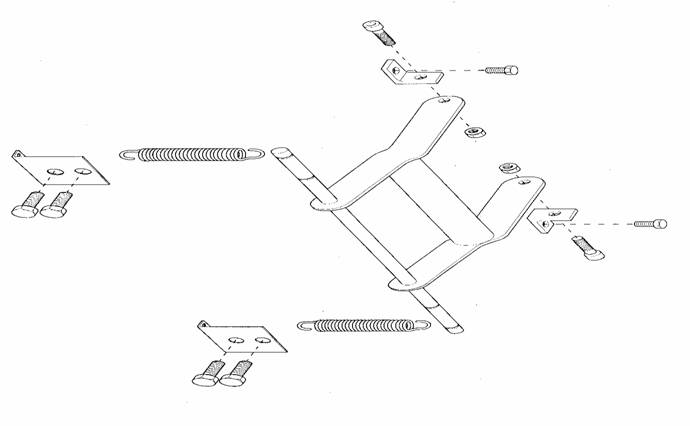

Seilandruckvorrichtung
