TEC-HANDSEILWINDEN (Ratschenwinden)
Alle
TEC-Ratschenwinden sind vielseitig einzusetzen. Die für
Sie
erforderlichen Zugkräfte entnehmen Sie bitte der beigefügten Leistungstabelle
(siehe unten)
Die Winden
haben eine ULTRASEALTM Beschichtung.
Die

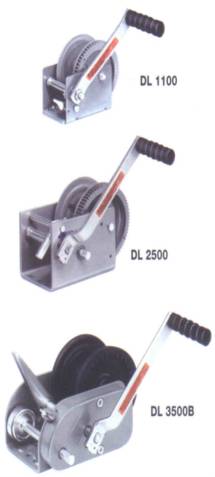

TEC-Ratschenwinden sind in 11 Varianten lieferbar.
6 Modelle mit
Zugkräften von 272 bis 818 und
5 Modell als
Zweigangwinden mit Zugkräften von 818 bis 1590 kg.
Ein
Handbremsmechanismus ist für Modell DL 2500 verfügbar und bei Modell DL 3500b
Standart.
Alle Modell ab
545 kg Zugkraft haben Sperrzahnräder
für Vorwärts-,
Rückwärts oder Mittelstellung, die es
ermöglichen das
Seil oder Gurt im oder gegen den
Uhrzeigersinn
befestig werden können.
HINWEIS: Bei diesen Handseilwinden ist eine
Belastung
im Leerlauf
möglich, wenn sich das Sperrzahnrad in Mittel-b oder Rückwärtsstellung
befindet.
Wo Gefahren
durch zu bewegende Lasten bestehen,
sollten Bremswinden verwendet werden (siehe TEC-Handseilwinden (Bremswinden)
NICHT FÜR DIE PERSONENBEFÖRDERUNG ZUGELASSEN
Technisch Daten
Eingangwinden
|
Type |
Artikel-Nr |
Zugkraft (
kg) |
Ø
Trommel (mm) |
Kurbellänge (mm) |
Untersetzung |
Bodenplatte (cm) |
Seilkapazität Ø
(mm) x (m) |
|
DL 900 |
02796 |
363 |
16 |
178 |
3,2:1 |
10 x 9 |
5 x 13 |
|
DL 1100 |
02797 |
454 |
22 |
178 |
3,9:1 |
13 x 9 |
5 x 23 |
|
DL 1302 |
02798 |
545 |
22 |
178 |
4,5:1 |
13 x 9 |
6 x 12 |
|
DL 1402 |
02817 |
636 |
22 |
241 |
4,5:1 |
13 x 9 |
6 x 12 |
|
DL 1602 |
02818 |
727 |
28 |
241 |
5,5:1 |
13 x 9 |
6 x 19 |
|
DL 1802 |
02819 |
818 |
28 |
241 |
5,5:1 |
14 x 12 |
7 x 17 |
Zweigangwinden
|
Type |
Artikel-Nr |
Zugkraft (
kg) |
Ø
Trommel (mm) |
Kurbellänge (mm) |
Untersetzung |
Bodenplatte (cm) |
Seilkapazität Ø
(mm) x (m) |
|
DL 1800 |
02799 |
818 |
28 |
241 |
10,5:1-5,5:1 |
14 x 12 |
7 x 17 |
|
DL 2000 |
02820 |
909 |
28 |
241 |
12,5:1-5,5:1 |
15 x 12 |
7 x 17 |
|
DL 2500 |
02821 |
1136 |
28 |
241 |
17,0:1-5,5:1 |
18 x 13 |
8 x 14 |
|
DL 2500B |
02810 |
1136 |
28 |
241 |
17,0:1-5,5:1 |
18 x 13 |
8 x 14 |
|
DL 3500B |
06562 |
1590 |
33 |
241 |
12,0:1-6,0:1 |
22 x 14 |
9 x 11 |
Steigungsrate in kg
|
|||||||
|
Type |
3º |
6º |
11º |
17º |
26º |
35º |
Senkrecht |
|
DL 900 |
2700 |
2045 |
1390 |
1064 |
736 |
614 |
409 |
|
DL 1100 |
3300 |
2500 |
1700 |
1300 |
900 |
750 |
500 |
|
DL 1302 |
3900 |
2955 |
2009 |
1536 |
1064 |
886 |
590 |
|
DL 1402 |
4200 |
3182 |
2164 |
1655 |
1145 |
955 |
636 |
|
DL 1602 |
4800 |
3636 |
2472 |
1890 |
1309 |
1090 |
727 |
|
DL 1802 |
5400 |
4090 |
2782 |
2127 |
1427 |
1227 |
818 |
|
DL 1800 |
5400 |
4090 |
2782 |
2127 |
1427 |
1227 |
818 |
|
DL 2000 |
6000 |
4545 |
3090 |
2364 |
1336 |
1364 |
909 |
|
DL 2500 |
7500 |
5682 |
3064 |
2955 |
2045 |
1705 |
1136 |
|
DL 2500B |
7500 |
5682 |
3064 |
2955 |
2045 |
1705 |
1136 |
|
DL 3500B |
10500 |
7955 |
5409 |
4136 |
2864 |
2386 |
1590 |
