elektrische Hubwinden (Kranwinden) 230/400 Volt von 1000 kg bis 10000 kg

Technische Daten

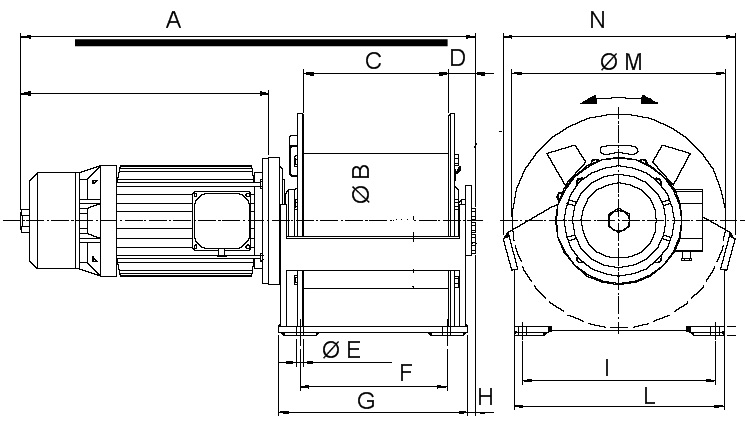

Modell	A	B	C	D	E	F	G	H	I	L	M	N
ETSEL 05	756	218	222	50	13	230	302	10	260	304	318	358
ETSEL 08	900	272	280	67	17	295	391	12	340	415	416	474
ETSEL 1	914	298	295	47	19	290	396	17	430	470	450	490
ETSEL 2	1064	322	6345	64	19	350	452	18	460	500	510	550
ETSEL 3	1143	366	360	90	23	360	479	21	530	570	580	630
ETSEL 4	1175	405	378	96	23	380	506	21	550	610	610	640
ETSEL 5	1250	418	430	98	23	435	561	22	590	640	660	694
ETSEL 6	1390	455	444	110	23	470	596	26	670	720	750	788
ETSEL 7	1490	505	500	107	23	520	645	26	720	790	800	840

Abmessungen

Modell	Erste Seillage	Letzte Seillage	Motor	Seillagen	Ø Seil	Seil Kapazität	Seil Geschw.	Gewicht ohne Seil
	daN	daN	kW	n°	mm	m	m/min	kg
EL 05	1000	850	1,5	3	10	49	7,5	90
EL 08	1500	1200	3,0	4	12	89	10	120
EL 1	2200	1730	4,0	4	14	88	10	230
EL 2	3000	2340	5,5	4	19	99	9,9	280
EL 3	4000	3120	7,5	4	18	104	10	380
EL 4	5000	3940	9,0	4	19	114	9	460
EL 5	6000	4700	11	4	20	128	8,2	530
EL 6	8000	6250	15	4	22	130	10,1	700
EL 7	10000	7860	18,5	4	24	149	9,8	800

Standartlieferumfang :

-Windengehäuse mit Trommel wie Abbildung Sonderausführungen auf Anfrage.

-Planetengetriebe – Innenschmierung, -elektromagnetische Schreibenbremse. gleich bleibendes Bremsdrehmoment

OPTIONEN. Gerillte Trommel, Seilandruckvorrichtung, Endabschalter, Drahtseil
