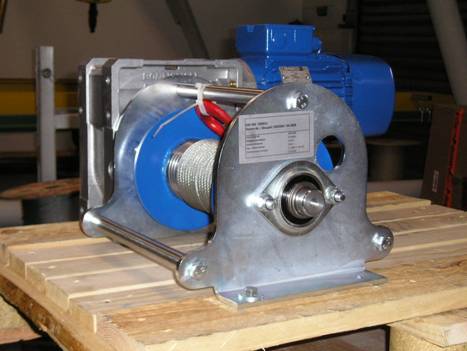

Modell SW-E

Leicht und handlich
Die kleine Elektrowinde SW-E wurde speziell für den Baustelleneinsatz und für

Montagen in Industrie und Handwerk konstruiert. Sie kann an den Verbindungsstangen

getragen und überall, wo ein festes, planes Fundament ist, einfach angeschraubt werden.

Dabei spielt die Einbaulage keine Rolle!

Zum Heben und Ziehen

Der Seilablauf kann beliebig in alle Richtungen erfolgen. Das dauergeschmierte,

selbsthemmende Schneckengetriebe (SW-E 05) wirkt als zuverlässige Bremse zum

Heben und Ziehen von Lasten. Der handels-übliche Normmotor ist im Reparaturfall einfach auszuwechseln.

Tech:Daten

-Triebwerksgruppe 1Bm
-Motoren in Schutzart IP54, Isoklasse F, 60 % ED
-entspricht der UVV Winden, Hub- und Zuggeräte VBG 8 sowie der EG-Maschinenrichtlinie (CE-Zeichen)
-Deutsches Ursprungszeugnis
-Drahtseile DIN 3069 + SE empfohlen

Weiteres Zubehör
Die Trommel kann für größere Seilaufnahme in 10 cm-Schritten verlängert bestellt werden. Rilllung empfiehlt sich für saubere Aufspulung mit längerer Seilstandzeit. Auf Anfrage ist Schützsteuerung möglich (Gewicht erhöhend).

TYP	SW-E	500	990
Hubkraft oberster (jeder) Seillage	daN	500	990
Empfohlener Seildurchmesser	mm	6	8
mittl. Seilgeschwindigkeit	m/min	6	7
Seilaufnahme in 1. Seillage	m	9,5	11
Max. Seilaufnahme	m	45	37
Motorleistung 3ph/400 V/50Hz	kW	0,75	1,1
Gewicht ohne Seil und Zubehör	kg	53	109

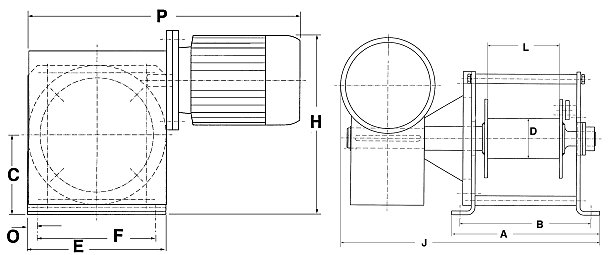

D	mm	84	96
F	mm	140	200
H	mm	230	395
J	mm	520	607
L	mm	200	250
P	mm	550	750

Umrechnung Hubkraft in Zugkraft
Steigung			Koeffizient
Eben 5% 10% 20% 30% 50% 70% 100%	= = = = = = = =	0° 3° 6° 11° 17° 26° 35° 45°	10 6.6 5 3.4 2.6 1.85 1.5 1.3	Eine Winde die 1000 kg Hubkraft hat, kann bei 30% (=17°) Steigung eine Last von 2.6 x 1000 kg = 2600 kg ziehen (auf Rädern oder gut gleitender Unterlage).
