Seilwinden
Telefon:+ 49 (0) 2151 / 150590-0
Telefax:+ 49 (0) 2151 / 150590-1
Email :info@Technamation.net
Lieferumfang: Drahtseil, Haken, Hängetaster 1,5m lang, Anschlusskabel
Option: Schützesteuerung mit Hängetaster Verlängerung 24 Volt, 400 Volt Ausführung
Technische Daten
|
Modell |
DM / DT 200APQ |
DM / DT 200APQV |
DM / DT 300APQ |
DM / DT 500 APQ |
|
|
Hubkraft (KG) |
200 |
200 |
300 |
500 |
|
|
Seilgeschwindigkeit m/min |
21 |
40 |
21 |
12 / 21 |
|
|
Spannung |
230 /400 Volt |
230 /400 Volt |
230 /400 Volt |
230 /400 Volt |
|
|
Motor Watt |
750 |
1450 |
1450 |
2200 |
|
|
Max Hubhöhe m |
38 |
38 |
38 |
38 |
|
|
Seil Ø x Länge m |
5 x 25 - 5 x 40 |
6 x 25 - 6 x 40 |
7 x25 |
||
|
Gewicht mit Seil (kg) |
50 kg |
53 kg |
53 kg |
55 kg |
|
|

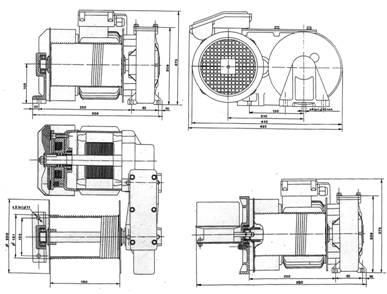

Abmessungen L * B * H |
500 * 359 *275 |
||||
Die folgende Tabelle soll eine Entscheidungshilfe zur Auswahl der benötigten Seilwinde geben.*
Es werden die ca. benötigten Zugkräfte unter Berücksichtigung von Steigung und Untergrundbeschaffenheit angegeben um ein Fahrzeug, mit Eigengewicht von 1500 kg zu bewegen.
* Tabellenwerte
gemäß British Army Standart
for measuring gradiant resistance.
|
Steigung |
|
|
|
|
|
|
Untergrund |
|
||||
|
Asphalt |
60 |
300 |
550 |
800 |
1.100 |
|
Wiese |
200 |
450 |
700 |
950 |
1.200 |
|
Sand (naß) |
300 |
550 |
800 |
1.000 |
1.250 |
|
Kies |
500 |
750 |
1.000 |
1.200 |
1.400 |
|
aufgeweichter Boden |
750 |
1.000 |
1.250 |
1.400 |
1.600 |
Diese Seilzüge dürfen nicht zum Heben und nicht für die Personenbeförderung eingesetzt werden.
