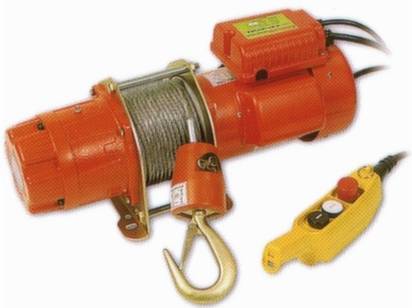

Seilwinden GmbH
Seilhubzüge 220Volt 50 HZ
|
|
MODEL CP-300 |
|
Hubkraft kg |
300 |
|
Seilgeschwindigkeit
m/min |
10-15 |
|
Spannung Volt / Hz |
220 /
50-60 Hz |
|
Leistung PS IP44 |
1,5 |
|
Tommeldurchmesser leer mm |
94 |
|
Tommeldurchmesser voll mm |
154 |
|
Einschaltdauer (min) |
25 % ED |
|
Drahtseil Ø x L |
6 mm x
30 m |
|
Drahtseil Konstruktion |
6 x 19 |
|
Gesamtgewicht kg |
37 |
Lieferumfang: Drahtseil mit Haken, Hängetaster mit Not aus
Technische
Daten
Alle Kraftangaben beziehen sich auf die obersten
Seillage. Jede Seillage weniger steigert
die Hubkraft um ca. 10 %.
Es müssen mindestens 5 Seilwicklungen auf der
Trommel verbleiben.

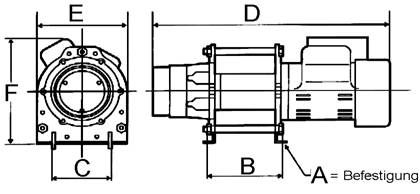

Technische Daten
Dimensionen in mm
|
Modell |
A |
B |
C |
D |
E |
F |
|
CP 200 |
6 x Ø 10 |
142 |
142 |
523 |
210 |
241 |
|
CP 300 |
6 x Ø 10 |
142 |
142 |
589 |
210 |
241 |
Diese Hubzüge dürfen nicht für die Personenbeförderung
eingesetzt werden.
|
|
Modell
|
CP 200 |
CP 300 |
|
|
Hubkraft
|
300 kg |
450 kg |
|
1
Seillage |
Seilgeschwindigkeit
|
10 m/min |
10 m/min |
|
|
Trommelaufnahme |
5,4 m |
5,4 m |
|
|
Hubkraft
|
260 kg |
395 kg |
|
2 Seillage |
Seilgeschwindigkeit
|
11,4
m/min |
11,4
m/min |
|
|
Trommelaufnahme |
11,5 m |
11,5 m |
|
|
Hubkraft
|
235 kg |
350 kg |
|
3 Seillage |
Seilgeschwindigkeit
|
12,7
m/min |
12,7
m/min |
|
|
Trommelaufnahme |
18,3 m |
18,3 m |
|
|
Hubkraft
|
215 kg |
320 kg |
|
4 Seillage |
Seilgeschwindigkeit
|
13,9
m/min |
25,7
m/min |
|
|
Trommelaufnahme |
25,7 m |
13,9 m |
|
|
Hubkraft
|
200 kg |
300 kg |
|
5 Seillage |
Seilgeschwindigkeit
|
15 m/min |
15 m/min |
|
|
Trommelaufnahme |
33,7 m |
33,7 m |
Die Kraft und die
Seilgeschwindigkeit Volle Trommel
variieren
in Abhängigkeit von der
auf gewickelten Seilmenge. maximale Seilgeschwindigkeit
Die erste Seillage liefert die höchste Zugkraft minimale Zugkraft
aber die minimalste
Seilgeschwindigkeit. Halbvolle Trommel
Eine volle Trommel liefert die höchste mittlere Seilgeschwindigkeit
Seilgeschwindigkeit aber die minimalste mittlere Zugkraft
Zugkraft. 1 Seillage
Aus diesem Grund sind die
Kraftangaben auf volle Trommel
bezogen.
|
Umrechnung Hubkraft in Zugkraft |
|||||
|
Steigung |
Koeffizient |
|
|||
|
Eben |
= |
0° |
10 |
Eine Winde die 1000 kg Hubkraft hat, kann bei 30% (=17°) Steigung eine Last von 2.6 x 1000 kg = 2600 kg ziehen (auf Rädern oder gut gleitender Unterlage). |
|
