Seilwinden GmbH
Elektroseilwinden
12/24 Volt
GW
4300
Lieferumfang / Scope of supply

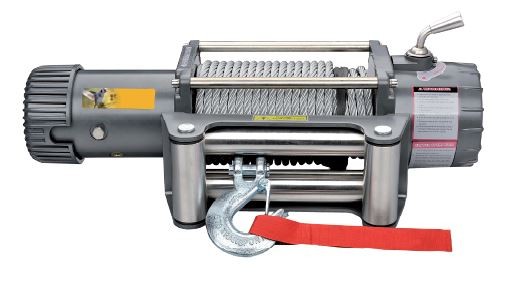

GW 4300 E
Steel Rope / Drahtseil
Radio
Remote Control + Handheld 3 mtr / 2 x
Funkfernbedienung + 3 m Fernbedienungsabel
Stainless steel parts / roller fairlead, Edelstahl Bolzen /
Seilrollenfenster
dubbel
sealed and overrated Relays / Doppelte abgedichtet und
extra strarke Relais
Option :
• Set synthetic rope
with Alumium fairlead / Kunstoffseil
mit Alu-Seilfenster

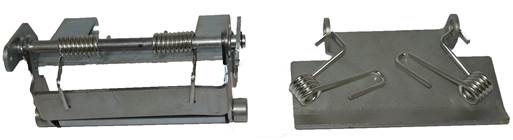

• rope tension / Seilandruckvorrichtung
• mounting platt / Montagegrundplatte
Features/ Eigenschaften:
l Full steel reducer gear / Vollstahl Untersetzungsgetriebe
l Company patent three stage
planetary gear reducer / dreistufiges Planetengetriebe
l
Automatic screw cone braking action
/ automatische Schraubenkegel Bremse
Technische
Daten
|
Modell |
GW
4300 |
|
Rated line pull first layer (kg) Zugkraft erste Seillage (kg) |
4309 |
|
Line
Speed m/min Seilgeschwindigkeit
m/min |
6
– 1,9 m/min |
|
Spannung |
12V
od. 24 V |
|
Motor:
series wound Motor Leistung |
4,6
od. 6,5 |
|
Cable
(Dia.× L)
Seil Ø x Länge m |
9.2 × 26 |
|
Overall dimensions (L×W×H) mm Masse LxBxH |
540 x 166 ×251 |
|
Weight without
rope Gewicht ohne Seil
(kg) |
39,2
kg |
|
Seillage |
Zugkraft |
Seillänge |
|
1 Seillage |
4080 kg |
6,0 m |
|
2 Seillage |
3300 kg |
13,0 m |
|
3 Seillage |
2610 kg |
21,0 m |
|
4 Seillage |
2400 kg |
29,0m |
Seilgeschwindigkeit
und Ampereaufnahme
|
|
Seilgeschwindigkeit |
Ampereaufnahme |
|
Zugkraft
(kg) |
12 Volt 24 Volt |
12 Volt
24 Volt |
|
0 |
6,0
m/min 6,8 m/min |
80 AMP 70 AMP |
|
900 |
3,3
m/min 4,5 m/min |
120 AMP 75
AMP |
|
1810 |
2,4
m/min 3,2 m/min |
170 AMP 115
AMP |
|
2720 |
1,9
m/min 2,5 m/min |
220 AMP 145
AMP |
|
3620 |
1,7
m/min 2,1 m/min |
245 AMP 170
AMP |
|
4080 |
1,5
m/min 2,0 m/min |
270 AMP 180
AMP |
SONDERAKTIONSPREIS /
12 Volt netto 420 EUR
/
24 Volt netto 450 EUR
